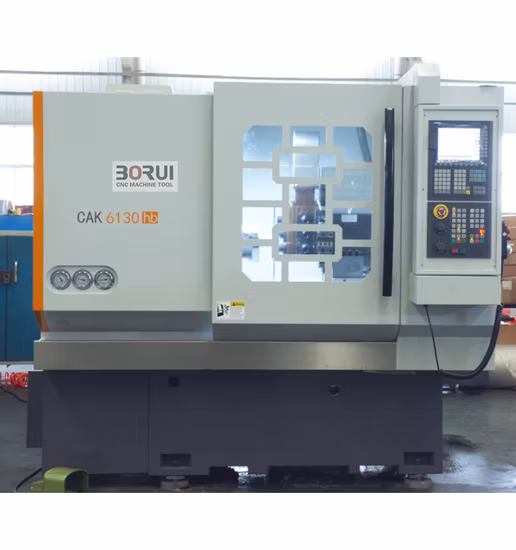

Cak6130hb 横型 CNC フライス旋盤

基礎情報

モデル番号。	CAK6130HB
タイプ	横型旋盤
加工アクセサリ	チャックCNC旋盤
ガイドレール	水平ガイドレール
ツールホルダー	ダブルツールホルダー付きCNC旋盤
エネルギー源	電気の
制御モード	CNC
自動メモ	自動的に
設定モード	ティッシュ
精度	高精度
認証	GS、CE、RoHS、ISO 9001
状態	ノイ
ベッドの上で揺れるマックス	520mm
ワークの最大長さ	234mm
ツールスライドによる最大スイベル直径	340mm
スピンドル貫通穴の直径	55mm
円錐形のテーパースピンドル穴	モールス信号 6
主軸速度範囲	100～4000U/分
ドライブヘッドスピード	3000U/分
ねじ切り時のピッチ範囲	0.2～5mm
ドライブヘッドの最大穴あけ径	12mm
最大垂直L移動量(Y軸)	155mm
輸送パッケージ	無料燻蒸、合板、包装、スチールベース
仕様	2055*1500*1720mm
商標	富
起源	中国山東省（本土）
HSコード	8458190000
生産能力	50セット/月

製品説明

CAK6130HB 金属横切削用複合CNCフライス旋盤

製品の用途

製品の主な技術仕様:

仕様	CAK6130HB
ベッド上の最大スイング直径	520mm
ワーク最大長さ（中心間距離）	234mm
ツールスライドによる最大スイベル直径	340mm
スピンドル貫通穴の直径	55mm
円錐形のテーパースピンドル穴	モールス信号 6#
主軸速度範囲	100～4000U/分
最大横方向移動量（X軸）	268mm
最大前後移動量（Z軸）	234mm
最大垂直移動量（Y軸）	155mm
ドライブヘッドの速度	3000U/分
ドライブヘッドの最大穴あけ径	12mm
ドライブヘッドの最大ネジ山	M5
同等の垂直および水平運動インパルス	0.001mm
垂直および水平最大早送り速度	X/Z/Y:15/20/6m/分
ねじ切り時のピッチ範囲	0.2～5mm
メインエンジン	3.7kW
冷却ポンプの性能	125ワット
旋盤外形寸法	2055×1500×1720mm
旋盤の正味重量	1750kg



主な機能:

1. ワーククランプ形式: 1) 三爪チャック 2) スプリングアキュムレータ (オプション)。 2. 自動供給ラックはユーザーの要求に応じてオプションで選択できます。 3. 主軸は高精度転がり軸受で支持されており、高い回転精度を実現します。 上下左右のキャリッジは高精度ボールネジで駆動されており、良好な運動性能と高い位置決め精度を備えています。 4.工作機械は材料として鋳鉄を使用しており、VHF焼入れ後の硬度はHRC45以上です。 長期にわたって安定した加工精度を実現します。 5. 旋回時の振動を考慮し、ベースには高強度で幅広のエクステンションユニットを装備しており、特に力強い旋回に最適です。
